NRL-25A

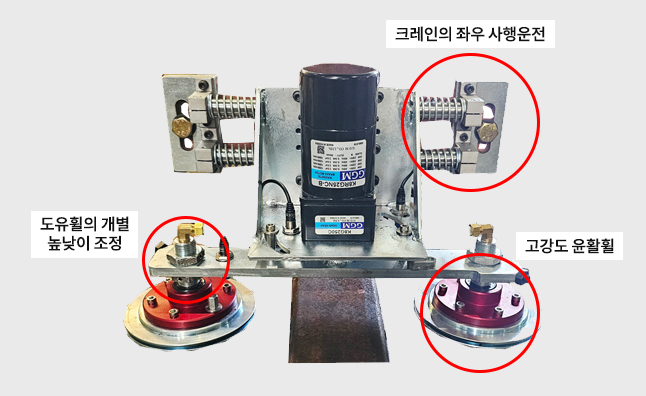

자동 레일 도유장치01급유 대기상태
-
- [크레인의 좌우 사행운전] 크레인의 사행운전에도 레일과 도유휠이 완벽하게 고정되어 크레인과 같이 사행운전하며 레일 측면에 윤활제를 도유할 수 있는 좌우 사행장치
- [도유휠의 개별 높낮이 조정] 레일상부의 퍼짐현상으로 레일 양쪽 측면의 상태가 일정하기 않아도 각각 도유휠의 높낮이가 조정 가능하여 레일 측면과 완벽하게 밀착 가능
- [고강도 윤활휠]
- 내구성 향상을 위해 레일과 접촉하는 휠부위에 열처리를 하여 윤활휠의 수명을 대폭 향상시킴
- 윤활제 토출부의 막힘현상을 예방하기 위해 토출부를 360도 슬롯 형태로 가공

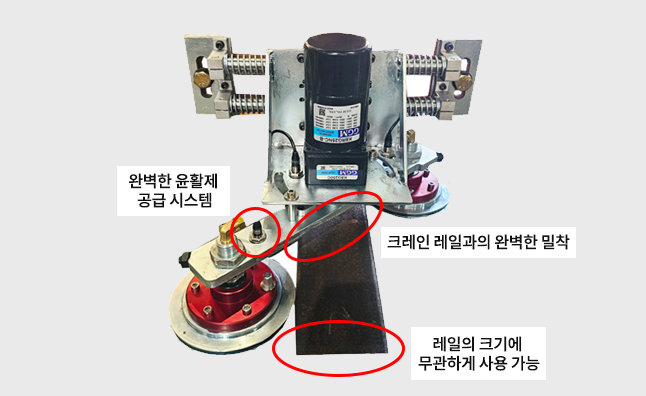

01급유 상태
-
- [크레인 레일과의 완벽한 밀착] 도유휠이 전후로 레일측면의 2곳에 완벽하게 밀착
- [완벽한 윤활제 공급 시스템] 윤활제의 토출은 크레인이 정상적인 운전시에만 이루어지도록 시스템이 설정되어 있으며 크레인의 정지 시 및 점검 시에는 윤활제의 토출이 멈추는 시스템
- 레일의 크기에 무관하게 사용 가능
- [안전 급유 시스템] 크레인 정전 시 및 정기 점검 시 전원이 끊겼다 투입 시 자동으로 대기 모드로 전환됨

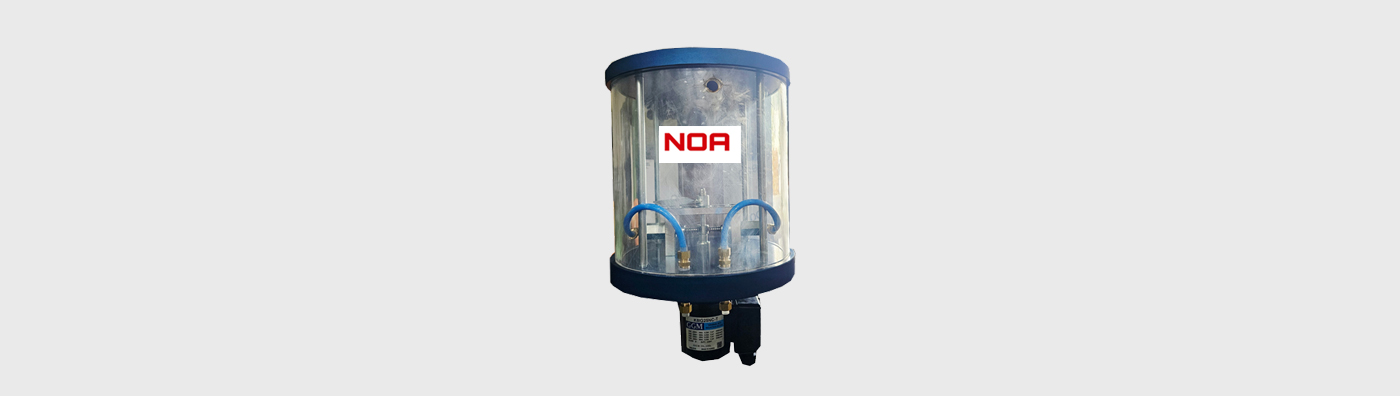

고성능 펌프 내장용 탱크
-
01특징
- 고성능 펌프 내장. 탱크내부에 고성능 펌프가 내장되어 윤활제의 유종에 관계없이 원활한 윤활제 토출이 가능
- 탱크와 도유장치의 설치거리가 멀어도 윤활제의 토출이 정상적으로 이루어짐
- 탱크내부에 교반기가 설치되어 있어 상부나 정면의 주입구를 통해 손쉬운 윤활제 보충이 가능
- 윤활제의 펌핑이 PLC에 의해 정확하게 제어되어 과급유가 발생되지 않음
- 고성능 펌프로 인해 도유장치까지 배관의 크기가 매우 작음
- 싱글 노즐타입으로 고장시 교체가 용이함
-
02제품구성 및 사양
모터사양 탱크용량 펌프 토출량 사용 유종 20W 1Φ 4L 0.12cc/st #0~2 그리스

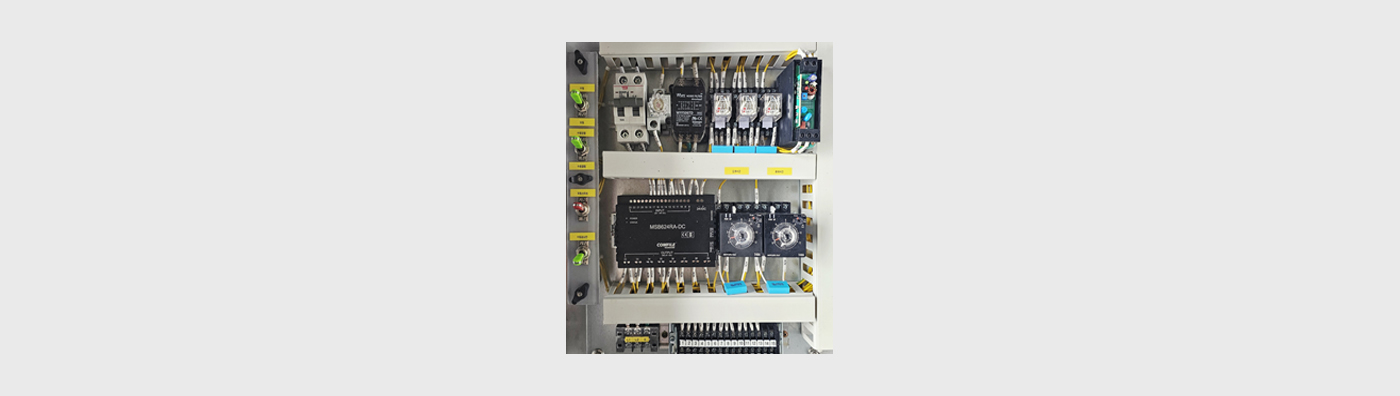

자동 레일 도유장치 전기제어반
-
01특징
- PLC제어로 정확한 도유가 가능
- 레일 측면의 도유시간 및 무도유시간을 정밀한 타이머에 의해 운전자가 설정 가능
- 스위치 및 조정장치를 제어반 내부에 위치시켜 외부요인에 의한 돌발을 방지
- 자동 및 수동제어가 가능하게 하여 제어반의 상태 확인 및 도유장치의 이상유무를 쉽게 판단할 수 있음
- 단상 전원 및 모터사용으로 손쉬운 전원인출이 가능
- SUS외함과 내부 방진 방수 기능으로 크레인의 각종 오염원으로 부터 제어반을 보호할 수 있음
-
